Justering af lågen er en nødvendig del af vedligeholdelsen af ovnen. Disse justeringer kan udføres i forskellige situationer:

• Efter de første optændinger
• Efter brug i et stykke tid
• Hver gang lukning af lågen bliver træg

Bemærk: Udfør kun følgende på en kold ovn

Nødvendigt værktøj

• 1 stjerneskruetrækker
• 1 unbrakonøgle 4 mm
• 1 unbrakonøgle 2,5 mm

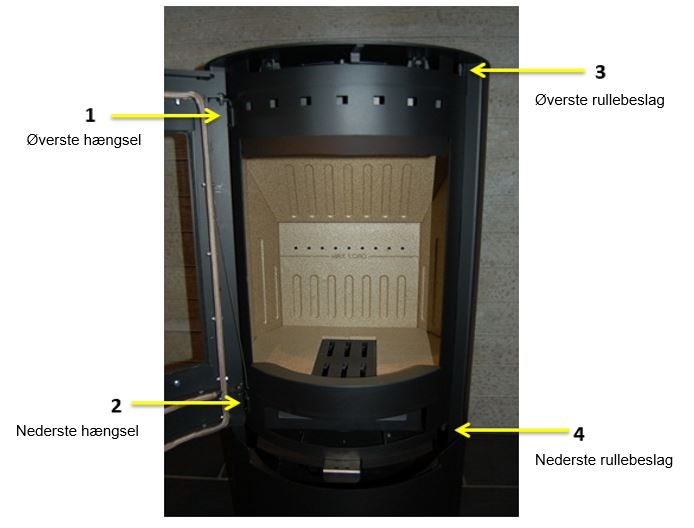

Lågen og lukkemekanismen kan nemt justeres 4 steder, som illustreret nedenfor:




JUSTERING AF HÆNGSLER (1 OG 2)

Hængslerne justerer lågens placering på ovnen, så den har korrekt afstand samt er i vatter. Fra tid til anden vil det være nødvendigt at justere hængslerne.

I denne film viser vi, hvordan lågen justeres:



TIP: Hvis lågen skal løftes i højre side, er løsningen, at justere det øverste hængsel en smule til venstre.

BEMÆRK: Det kan være nødvendigt at udføre ovenstående et par gange, hvis det ønskede resultat ikke opnås. Muligvis er det også nødvendigt at justere rullebeslagene (3 og 4) i højre side, for at opnå den perfekte lukning af lågen. Dette gøres ved at følge vejledningen herunder.

JUSTERING AF ØVERSTE RULLEBESLAG (3)

1. Åbn lågen og hold den åben.

2. Afmonter toppladen ved at afmontere de 4 skruer - 2 foran og 2 bag på ovnen. Det kan være nødvendigt, at den skal skubbes fremad og lirkes lidt med for at komme af.


3. De 2 skruer på øverste rullebeslag løsnes med en unbrakonøgle, og rullebeslaget placeres i ønsket position, hvorefter det fastspændes.


4. Afprøv om lågen lukker korrekt ved at sikre, at “krogen” griber det øverste rullebeslag korrekt.

5. Monter toppladen igen ved at fæstne de 4 skruer

Bemærk: Når dette er udført, er det en god idé, at justere det nederste rullebeslag (4), for at sikre, at lågen lukker helt korrekt. Dette gøres ved at følge vejledningen herunder.

JUSTERING AF NEDERSTE RULLEBESLAG (4)

1. Hvis brændeovnen har en skuffe, fjernes den ved at klikke den af skinnerne

2. Åbn lågen og hold den åben.

3. De 2 skruer på rullebeslaget løsnes med en unbrakonøgle, og rullebeslaget placeres i ønsket position, hvorefter det fastspændes.


4. Afprøv om lågen lukker korrekt ved at sikre, at “krogen” fanger det nederste rullebeslag korrekt.

5. Herefter monteres skuffen.

6. Lågen lukker nu helt korrekt.

LUKKEKLOEN SKAL GRIBE OM RULLEBESLAGET (5)

1. Hvis lågen sidder for højt eller for lavt, vil kloen gå mod beslaget, og det vil være svært at åbne og lukke lågen.


   (nedre rullebeslag og klo)                            (øvre rullebeslag og klo)
